JYSMT系列 微型多芯光缆组件

JYSMT系列 微型多芯光缆组件

0.0/5 rating (0 votes)

Description

JYSMT系列 微型多芯光缆组件

1、产品外形及尺寸及详细要求

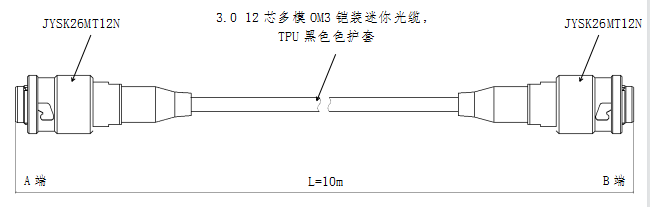

E211.1 JYSK26MT12N-JYSK26MT12N-10m (3.0 12芯多模OM3通例迷你缆)

1.1 型号说明:产品A、B端各为1个JYSK26MT12N插头,光缆为3.0 12芯多模OM3铠装迷你光缆,TPU玄色护套,长度10m。
链路损耗:≦0.75+0.75+3.5dB/km*Lm(850nm)

E21

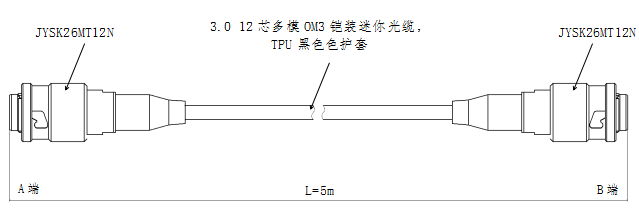

1.2 JYSK26MT12N-JYSK26MT12N-5m (3.0 12芯多模OM3通例迷你缆)
1.2 型号说明:产品A、B端各为1个JYSK26MT12N插头,光缆为3.0 12芯多模OM3铠装迷你光缆,TPU玄色护套,长度5m。
链路损耗:≦0.75+0.75+3.5dB/km*Lm(850nm)

E21

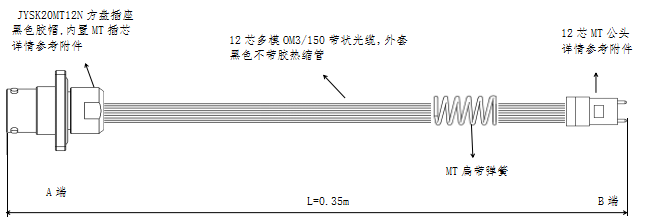

1.3 JYSK20MT12N-MT/DS12-0.35m (12芯多模OM3/150带状光缆)
1.3 型号说明:产品A端各为1个JYSK20MT12N插座,B端为一个12芯MT带导针及弹簧,光缆为12芯多模OM3/150带状光缆,长度0.35m。
链路损耗:≦0.75+0.75+3.5dB/km*Lm(850nm)

接头名称

数量

插芯模式

外挂件

材质

打标要求

BOM表名称

不配项

特殊要求

JYSK20MT12N

2

/

/

不锈钢304及以上

参考纸档

插芯、尾附

1.4:详情参考上图

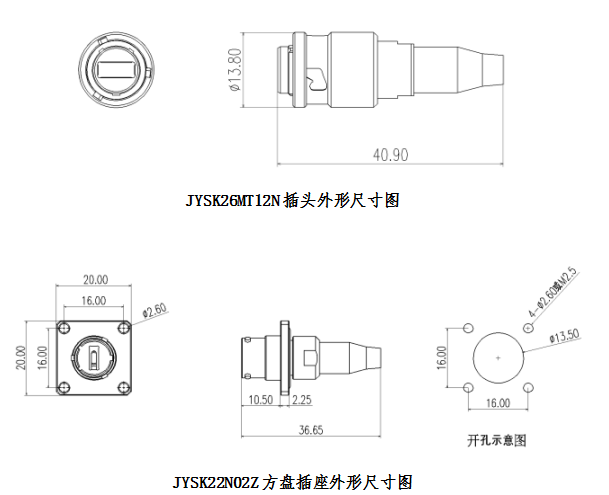

2、插头插座外形尺寸图

E21

3、光缆组件参数

性能参数

指标要求

插拔次数

≥500次

材质

不锈钢

防护品级

/

盐雾性能

≧48H

事情温度

-40℃~+85℃

连接器损耗

≦0.75

光缆组件坚持力

100N

4、光缆参数

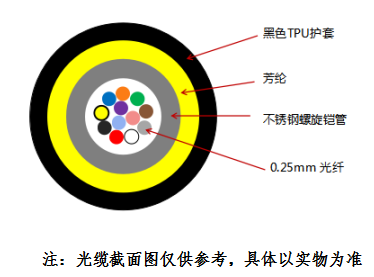

4.1 光缆截面图

E21

4.2 光缆特性

光缆外径

3.0±0.2mm

最小弯曲半径

光纤模式

多模OM3

静态

10D

动态

20D

光纤衰减(成缆后)

 ≤3.5dB/km@850nm

光缆抗拉力

恒久

200N

短期

400N

事情温度

压扁力

   -40 °C to +85 °C

恒久

500N/10cm

短期

1000N/10cm

5、包装规范
1、产品独立包装袋包装,每袋1条,标签贴在PE袋左上角
2、随货附发货清单
3、ZLTC标准包装或中性包装

对应序号

型号

数量

1.1

JYSK26MT12N-JYSK26MT12N-10-K

1

1.2

JYSK26MT12N-JYSK26MT12N-5-K

1

1.3

JYSK20MT12N-MT/DS12-0.35m

1

1.4

JYSK20MT12N(无尾罩)

1

注:本产品有全国产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
