OPA10?槭紼DFA

1 性能指标
光学性能指标
表1:光学性能指标

参数指标

最小值

典范值

最大值

单位

事情波长规模

nm

-

1550

-

事情波长类型

单波长

输入光功率规模

dBm

-20

-10

0

输出光功率规模

dBm

0

10

10

噪声系数@1550nm ,Pin=-10dBm ,Pout=10dBm

dB

-

-

5.5

偏振相关增益

dB

-

-

0.5

偏振模色散

ps

-

-

0.5

输入输出回波损耗

dB

45

-

-

控制模式

APC ,ACC

注:双向EDFA ,不要隔离器 ,无 无光关泵功效

2.事情情况
表2:事情情况

参数

最小值

典范值

最大值

单位

备注

事情温度规模

-20

+25

+60

贮存温度规模

-40

-

85

相对湿度

5

-

90

%


3.电气规格
电源规格
表3:电源规格

参数

最小值

典范值

最大值

单位

供电电压

+4.75

+5

+5.25

V

总功耗

-

10

15

W

 4.连接器类型
通信接口类型:26PIN
RS232通信接口及管脚界说
表4:管脚界说

管脚号

名称

属性

电平类型

功效描述

1

VCC_3.3V

P

3.3V供电电源

2

VCC_3.3V

P

3.3V供电电源

3

GND

P

电源地

4

GND

P

电源地

5

NC

F

保存

6

NC

F

保存

7

NC

F

保存

8

NC

F

保存

9

Output_Alarm

O

LVTTL

输出光功率告警

10

Input_Alarm

O

LVTTL

输入光功率告警

11

PumpTem_Alarm

O

LVTTL

泵浦温度告警

12

Pump_CurrentAlarm

O

LVTTL

泵浦电流告警

13

NC

F

保存

14

ModuleTem_Alarm

O

LVTTL

?槲露雀婢

15

NC

F

保存

16

NC

F

保存

17

NC

F

保存

18

Reset

I

外部复位输入

19

GND

P

电源地

20

GND

P

电源地

21

RXD

I

RS232

串行数据输入

22

TXD

O

RS232

串行数据输出

23

GND

P

电源地

24

GND

P

电源地

25

VCC_3.3V

3.3V供电电源

26

VCC_3.3V

P

3.3V供电电源

Note1:  P:电源 ;I:输入 ;O:输出 ;F:悬空。
Note2: 全部的输出告警引脚都为低电平的时候有告警信息。
Note3: 外部复位输入为低电平有效。

5.机械尺寸及尾纤
机械尺寸

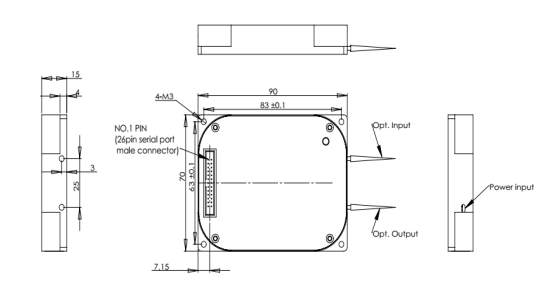

图1:机械尺寸
90*70*15mm

17尾纤
表5:尾纤类型

Items

Specifications

光纤类型

SMF-28e 900um 套管

输入尾纤长度(不含头)

520+/-10mm

输出尾纤长度(不含头)

520+/-10mm

光纤颜色

white

连接头类型

FC/APC

型号:FT-63-EDFA-M3-C1-N-10dBm-09SM-0.52m-FC/APC













注:本产品有全国产化型号可选
本产品为FT-63系列 ,仅展示部分参数 ,如有需要 ,请联系公海彩船。
